光端機常見的8大故障及其解決方案

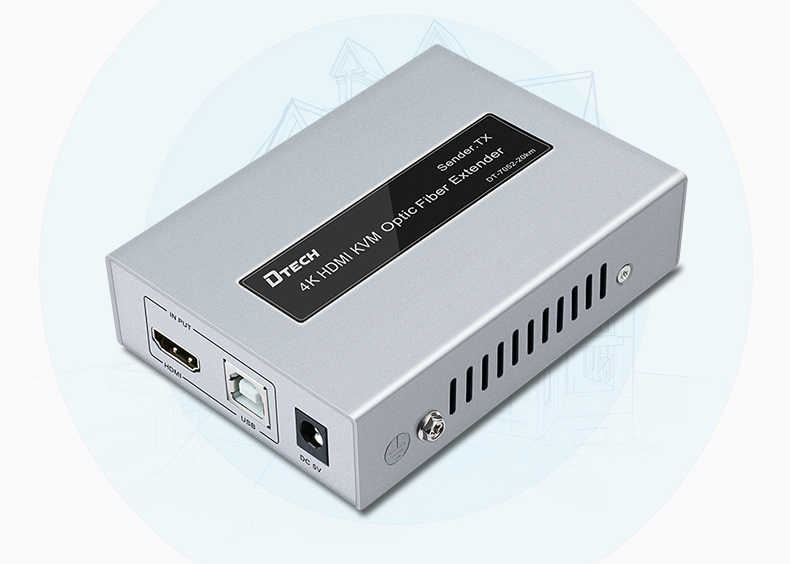

如今,越來越多的安全監控項目將使用光纖技術來傳輸圖像,聲音,數據和其他信息,并且作為光纖傳輸系統的關鍵設備,DD數字視頻光收發器受到了廣大用戶的喜愛。但是,不可避免的是光收發器的操作會出現一些故障。以下總結了光收發器的一些常見故障和解決方法,供大家參考!
光端機常見故障及其解決方案
一、光端機的光路問題
在安全監視項目中,大多數光纜是用戶自己敷設的,通常是G652單模光纖。由于系統覆蓋范圍一般不大,因此標準設備的光鏈路損耗(≤20KM)非常豐富。因此,光收發器對光路損耗沒有過多的要求,但是用戶通常不會遇到圖像,圖像抖動和圖像質量。此時,大多數問題是由光路兩端的尾纖,跳線或適配器引起的,很少與主干光路有關。
常見的問題有:

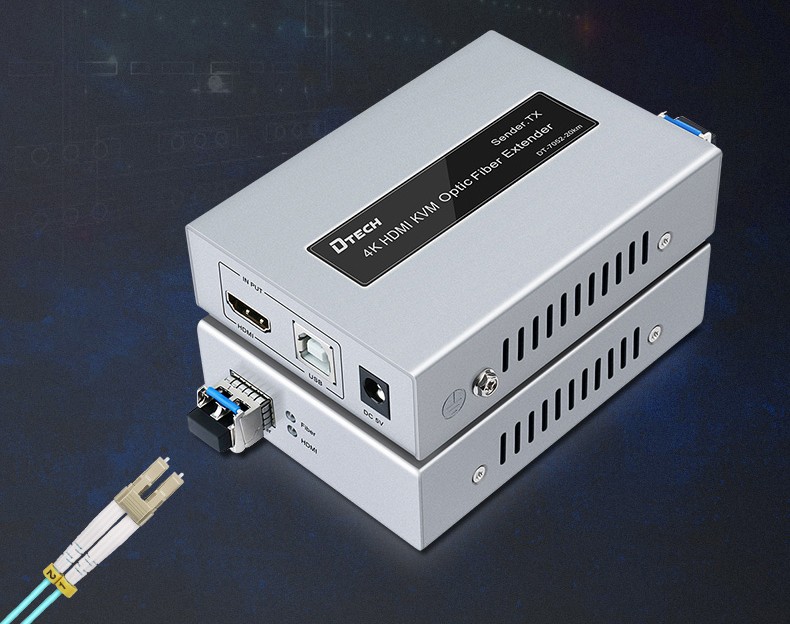

1、光纖連接器未正確插入;
2、光纖連接器的纖芯(陶瓷管)被污染。
解決辦法是:
1)重新插入活動連接器或更換光纖跳線;
2)用99.9%的無水乙醇擦拭插頭和插座纖芯;
3)用萬用表檢查攝像機視頻線,判斷有無視頻信號。
二、光端機的數據接口
為了滿足安全監控的需求,系統的各種設備(矩陣,硬記錄,解碼器)提供了RS-485數據接口。這種數據接口格式的優點是傳輸距離長,負載能力強,并且可以形成四線全雙工通信總線,線上的任何兩個設備都可以實現雙向通信,而四線RS-422總線只能實現主機與從機之間的雙向通信,而不能實現從機之間的雙向通信。它的缺點是存在一個啟用狀態的終端,該終端處于三態形式,這給通信帶來了不穩定甚至“卡住”的情況。如果無法進行通信(無法控制),則應從以下幾個方面找到原因:
1)要檢測是否存在控制信號,請使用萬用表通過AC 10V齒輪測試控制器(矩陣,硬記錄等)以輸出RS-485端口,以查看是否存在控制信號。
2)判斷光端機RS-485接口是否正常,若UA-B電壓為零則視為不正常。云臺亂轉不能控,這種現象是兩個原因造成:a)RS-485端口A+,B-接反;b)系統阻抗嚴重不匹配。
判斷光模塊的RS-485接口是否正常。如果UA-B電壓為零,則視為異常。云臺亂轉不能隨機控制。此現象是由兩個原因引起的:
a)RS-485端口A +和B-反向連接;
b)系統阻抗嚴重不匹配。
3)光端機的開關量
開關信號是TTL電平的脈沖序列,可以控制警告燈,警報鈴,繼電器等的工作。開關接口的負載能力由控制電流的大小來衡量。例如,EW系列光收發器的開關負載容量≤1.5A。
1.EW系列光端機開關量接口支持常開按鈕;
2.開關接口不能直接并行使用,只有在必要時才能通過配電電路連接。
3.一些客戶使用RS-485總線來傳輸開關值。根據我們的實際經驗,不建議使用此方法,并且在工作一段時間(例如3到4天)后,它通常會崩潰。切換至RS-485轉換器的生產不良可能是問題所在。
4、光端機的瞬態干擾的危害及應對措施:
1)瞬態干擾的產生:瞬態干擾是由大型電感負載(例如電動機,變壓器,繼電器和其他設備)的切換以及閃電的產生引起的。它通常通過靜電感應侵入光收發器。
2)瞬態干擾的危害:由于其干擾頻率高,持續時間短,干擾幅度大(幾百伏至幾千伏),它會燒毀光收發器的RS-485接口芯片和主芯片,但不會留下痕跡,特別是在夏季雷暴季節,這種破壞性影響很大,使用戶,企業和制造商感到非常麻煩。
3)應對措施:盡管光收發器制造商已采用了多種保護方法,例如旁路方法(自恢復二極管),吸收方法(雙向抑制二極管等),隔離方法(光耦合器隔離),但仍不能完全消除瞬態。數字光收發器現場施工中常見的問題和解決方案以數字光收發器為例。下面以四路視頻和一個反向數據光收發器為例。其他模型的原理相同。
三、無視頻圖像,也無法對云臺控制。
可能故障原因:
1.視頻沒有輸入,數據線沒有接通。

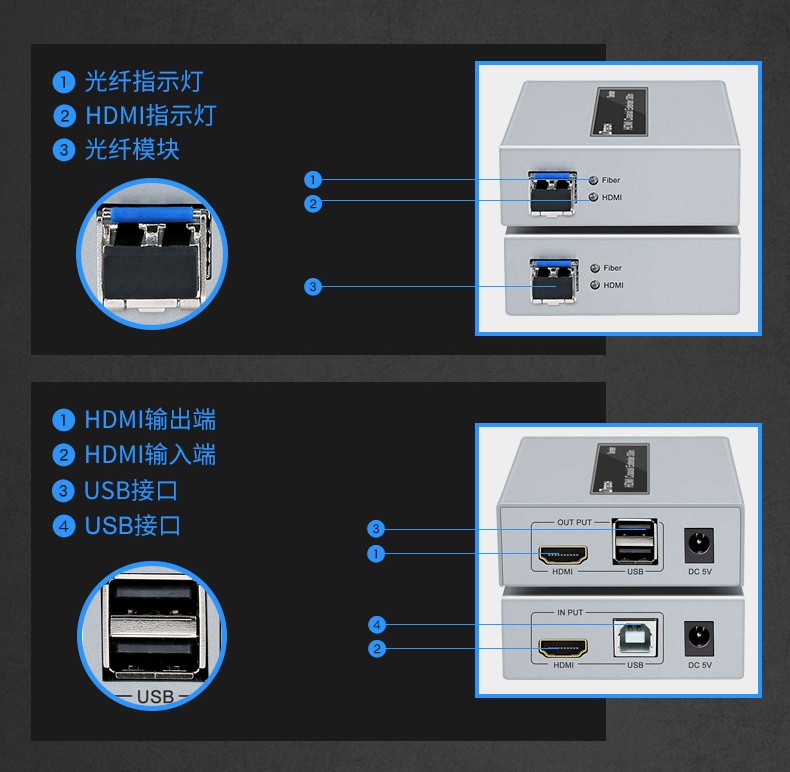

測試方法:當視頻信號連接到發送光收發器時,相應的視頻通道指示燈將亮起。如果不亮,則表示視頻無法正常輸入。檢查數據線連接是否正確。如果是485數據,請連接到端子1(485A)和2號端子(485B)。對于TTL數據(使用Tiandiweiye 618系列解碼器),請連接1號端子(MS)和8號端子(GND)。
2.光纖線路不通或衰減太大。
測試方法:用光功率計直接測量光纖線路的連續性和衰減。如果在-4dB-21dB之內,則測得的光功率是正常的。當不使用光功率計時,可以通過觀察光收發器指示燈的狀態來識別線路。當發送光收發器未添加任何視頻信號時,如果接收光收發器的所有狀態指示燈都亮著,則說明光纖線路被阻塞或衰減太大。
正常情況是,如果發送器的第一通道連接到視頻(指示燈亮)并且光纖線路正常連接,則接收器的視頻指示器的第一通道也同時亮,并且其他指示燈熄滅,這也表明光收發器本身工作正常。
3.兩端光端機沒有正常供電。
測試方法:檢測供電情況。

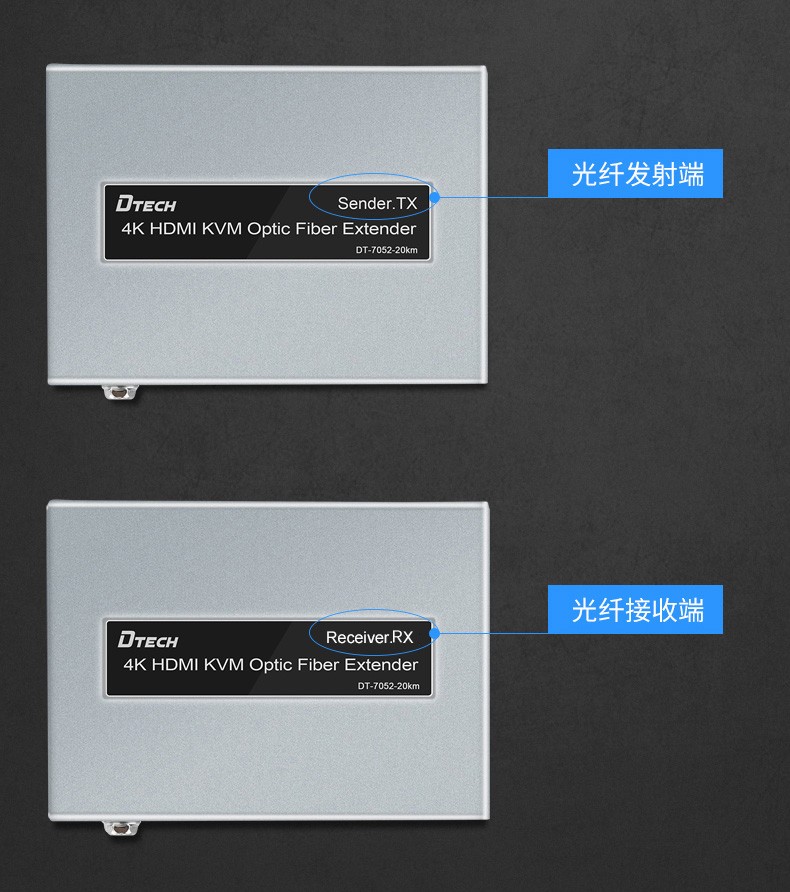

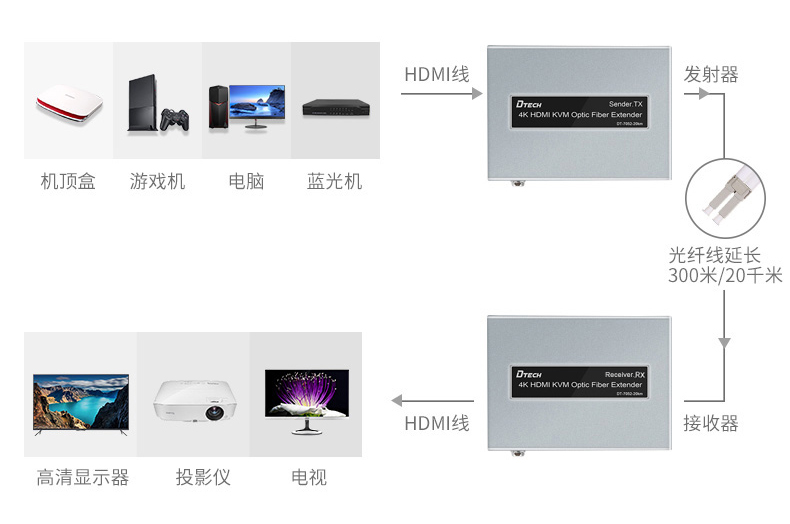

4.發射機和接收機顛倒
測試方法:發射機為TS,視頻入為VIDIN,接收機為RS,視頻出為VIDOUT。
四、有視頻圖像,但無法對云臺控制。
可能故障原因:
1.光纖線路衰減到達臨界值。
測試方法:用光功率計檢測,如果衰減在20dB以上,或光功率計測量值為-20dB左右。
2.解碼器的撥碼地址是否和主控設備所選擇的地址選擇一致。
測試方法:參照說明書,對照解碼器撥碼與主機選擇通道是否一致。
3.主控設備的協議是否選擇和解碼器一致。
測試方法:參照說明書,檢查協議是否一致。
4.光端機數據接口類型是否和解碼器的選型匹配。
測試方法:天地偉業TC-615系列解碼器(包括球云臺)和其他公司485通訊方式的解碼器配合485接口的光端機;天地偉業TC-618系列解碼器(包括解碼器)配合TTL接口的光端機,請檢查接口類型。
5.檢查數據線是否接反。
測試方法:485的A和B以及TD總線的MS和GND是否接反,參照說明書的數據口定義。
6.前端數據線的距離超過150米。
測試方法:檢查前端監控點光端機距離解碼器的距離是否超過150米,如數據線過長,很可能會造成帶載能力不夠。
7.一對光端機所接解碼器過多。
測試方法:一對光端機所帶解碼器的數量不應超過光端機的視頻路數。
五、視頻圖像出現滾屏、黑色條紋干擾、花屏等現象。
可能故障原因:
1.光纖線路衰減太大,可用光功率計測量。
測試方法:用光功率計檢測,<-18dB為正常。
2.光端機受到強信號源的干擾,如強電場、磁場等。
測試方法:確認現場周圍是否有這樣的干擾源,挪動地點調試。
3.光端機電源故障。
測試方法:更換電源調試,并加裝穩壓電源,在主控室內,有條件的情況下,請加裝UPS電源。
六、數據控制時有時無,或云臺自動旋轉(485數據接口)
可能故障原因:
485阻抗匹配不好,帶載過多或控制線距離過長(超過150米)或沒有按照總線制布線。
測試方法:由于485協議對阻抗匹配的要求很高,所以在很多工程現場,由于施工布線的不同,阻抗匹配也不完全相同,請盡量采用總線方式連接解碼器,如選用星型接法,建議加裝TC-3001的485隔離器。
七、某一路或幾路視頻圖像沒有,但可對云臺控制。
可能故障原因:
輸入視頻信號不正常。
測試方法:檢查發射光端機相對應的視頻輸入通道指示燈是否亮,如果視頻信號輸入正常,則對應指示燈會亮,如指示燈不亮,則說明前端信號源存在問題。
八、光端機接多個解碼器時,某些能動,某些不能動
可能故障原因:
1.不能動解碼器控制線接錯。
測試方法:檢查控制線。
2.不能動解碼器撥碼設置錯誤。
